Analog Devices Inc. AD9956YCPZ：基于DDS的2.7 GHz AgileRF?頻率合成器
主要特性
400 MSPS內部DDS時鐘速度
48位頻率調諧字
14位可編程相位偏移
集成14位DAC
出色的動態性能
相位噪聲≤ 135 dBc/Hz（1 KHz失調）
?80 dB SFDR（160 MHz，±100 KHz偏移IOUT）
25 Mb/s寫入速度串行I/O控制
655 MHz可編程輸入分頻器用于
鑒頻鑒相器（÷M、÷N）{M、N = 1..16}（可旁路）
可編程RF分頻器(÷R) {R = 1、2、4、8}（可旁路）
8個相位/頻率配置文件
器件采用1.8 V電源供電
I/O和電荷泵采用3.3 V電源供電
軟件控制關斷功能
48引腳LFCSP封裝
自動線性頻率掃描能力（DDS中）
可編程電荷泵電流（最高達4 mA）
相位調制功能
多芯片同步
檢測到雙模式PLL鎖定
符合PECL標準的655 MHz CML模式驅動器
詳情

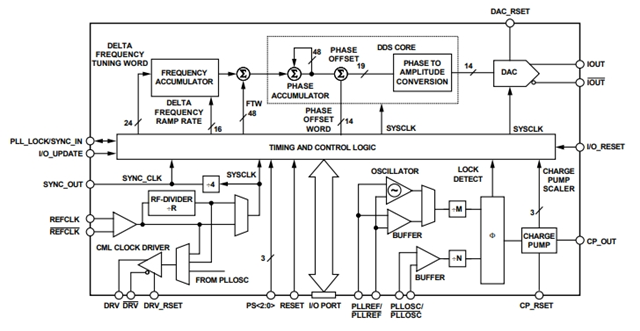

AD9956YCPZ是ADI公司的首款AgileRF頻率合成器，由一個DDS和PLL電路組成。DDS具有一個工作速度最高達400 MSPS的14位DAC和一個48位頻率調諧字。PLL電路含有一個相位檢波器，該檢波器具有可調整的200 MHz輸入（預標定器輸入的工作頻率最高達650 MHz），并且可以對電荷泵電流進行數字控制。該器件還內置一個具有可編程壓擺率的650 MHz PECL驅動器。
AD9956YCPZ采用先進的DDS技術，內置高速、高性能數模轉換器和先進的相位檢波器/電荷泵組合，可以合成最高達2.7 GHz的數字可編程、頻率捷變模擬輸出正弦波。AD9956YCPZ專為提供快速跳頻和精密調諧分辨率（48位頻率調諧字）而設計。信息通過一個串行I/O端口載入AD9956，器件寫入速度為25 Mb/秒。AD9956YCPZ DDS模塊還支持用戶定義的線性掃描工作模式。
AD9956YCPZ的額定工作溫度范圍為?40°C至+125°C擴展汽車應用溫度范圍。
基本參數
分辨率（位）：14 b
主 fclk：3 GHz
字寬調諧（位）：48 b
電壓 - 供電：1.71V ~ 1.96V
工作溫度：-40°C ~ 125°C
安裝類型：表面貼裝型
封裝/外殼：48-LFCSP
應用場景
AD9956YCPZ廣泛應用于以下領域：
LO捷變頻合成
雷達和掃描系統的FM線性調頻源
汽車雷達
測試與測量設備
聲光器件驅動器
