最新資訊AD4684BCPZ：1 MSPS、4通道16位雙路同步采樣SAR ADC該器件具有以下主要特性：16 位雙路同步采樣 SAR ADC單端模擬輸入4 通道，采用 2:1 多路復用器通道時序控制器模式吞吐速率：1 MSPSSNR（典型值）87.5 dB，VREF = 3.3 V（外部）93 dB，OSR_MODE = 1，OSR = 8，RES = 1，…

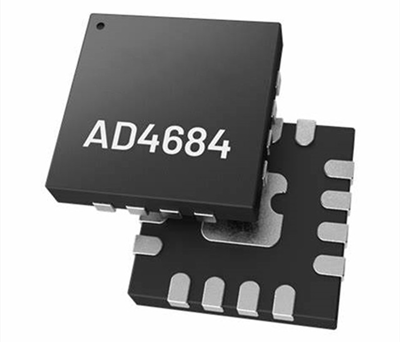

AD4684BCPZ：1 MSPS、4通道16位雙路同步采樣SAR ADC
該器件具有以下主要特性：
16 位雙路同步采樣 SAR ADC
單端模擬輸入
4 通道，采用 2:1 多路復用器
通道時序控制器模式
吞吐速率：1 MSPS
SNR（典型值）
87.5 dB，VREF = 3.3 V（外部）
93 dB，OSR_MODE = 1，OSR = 8，RES = 1，VREF = 2.5 V（內部）
片內過采樣功能
INL ±1.5 LSB（典型值）
分辨率提升功能
10 ppm/°C 時內部基準電壓源為 2.5 V（最大值）
報警功能
溫度范圍 ?40°C 至 +125°C
16 引腳 3 mm × 3 mm LFCSP
說明

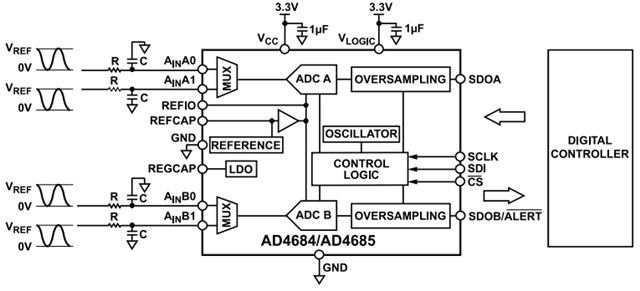

AD4684BCPZ是16位、引腳兼容的雙同步采樣、高速、低功耗、逐次逼近寄存器（SAR）和模數轉換器（ADC），其工作電源電壓為3.0 V至3.6 V，AD4684BCPZ的吞吐量為1 MSPS。模擬輸入類型是單端輸入，并在CS的下降沿進行采樣和轉換。
AD4684BCPZ具有片內時序控制器和集成式片內過采樣模塊，可改善低帶寬下的動態范圍并減少噪聲。AD4684BCPZ包含一個經過緩沖的內部 2.5 V 基準電壓源?；蛘?，可以使用高達 3.3 V 的外部基準電壓源。轉換過程和數據采集使用標準控制輸入，因而可與微處理器或數字信號處理器 (DSP) 連接。AD4684BCPZ使用單獨的邏輯電源，與1.8 V、2.5V和3.3 V接口兼容。
基本信息
型號：AD4684BCPZ
類型：模數轉換器 - ADC
位數：16
采樣率（每秒）：1M
輸入數：4
輸入類型：?jiǎn)味?/span>
數據接口：串行
配置：MUX-ADC
比率 - S/H:ADC：0：2
A/D 轉換器數：2
架構：SAR
參考類型：外部，內部
電壓 - 供電，模擬：3V ~ 3.6V
電壓 - 供電，數字：3V ~ 3.6V
特性：同步采樣
工作溫度：-40°C ~ 125°C
封裝/外殼：16-LFCSP
安裝類型：表面貼裝型
這些規格使得AD4684BCPZ適用于需要高精度和高速轉換的場合，例如數據采集系統、電機控制、聲納系統等?。其高采樣率和低功耗特性使其在要求嚴格的工業和科研應用中具有優勢。
