說明：

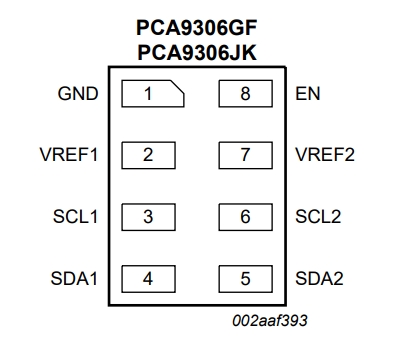

PCA9306JKZ是一款雙路雙向I2C和SMBus電壓電平變換器，帶有使能(EN)輸入，工作范圍為1.0 V至3.6 V和1.8 V至5.5 V。此器件采用8-X2SON封裝形式。
PCA9306不是類似PCA9509或PCA9517A的總線緩沖器，不能在兩側連接時提供兩個電平變換和物理隔離總線任一側的電容。PCA9306只能在器件禁用時隔離兩側而在激活時提供電壓電平變換。
PCA9306也可用于運行兩條總線，一條為400 kHz工作頻率而另一條為100 kHz工作頻率。如果兩條總線工作在不同頻率上，則另一條總線需要進行400 kHz操作時必須隔離100 kHz總線。如果主器件運行在400 kHz上，則最大系統工作頻率可能因變換器添加的延遲而小于400 kHz。
與標準I2C總線系統一樣，需要上拉電阻為變換器總線提供邏輯高電平。PCA9306具有I2C總線的標準開集配置。這些上拉電阻的大小取決于系統，但變換器的每一側必須具備上拉電阻。該器件主要用于配合SMBus器件以及標準模式、快速模式和超快速模式Plus I2C總線器件工作。最大頻率取決于RC時間常數，但通常支持 > 2 MHz。
特征：
2位雙向變換器，適用于混合模式I2C總線應用中的SDA和SCL線路
兼容標準模式、快速模式和快速模式Plus I2C總線以及SMBus
低于1.5 ns的最大傳輸延遲，適應標準模式和快速模式I2C總線器件以及多主器件
允許以下電壓之間的電壓電平變換：
1.0 V Vref(1)和1.8 V、2.5 V、3.3 V或5 V Vbias(ref)(2)
1.2 V Vref(1)和1.8 V、2.5 V、3.3 V或5 V Vbias(ref)(2)
1.8 V Vref(1)和3.3 V或5 V Vbias(ref)(2)
2.5 V Vref(1)和5 V Vbias(ref)(2)
3.3 V Vref(1)和5 V Vbias(ref)(2)
提供雙向電壓變換，無方向引腳
輸入和輸出端口之間的低3.5 ?導通狀態連接提供更少的信號失真
開漏I2C總線I/O端口（SCL1、SDA1、SCL2和SDA2）
5 V耐受I2C總線I/O端口，支持混合模式信號操作
EN = 低電平時，SCL1、SDA1、SCL2和SDA2引腳為高阻抗
無鎖定操作
直通引出線便于印刷電路板走線排布
ESD保護：按JESD22-A114超過2000 V HBM，按JESD22-A115超過200 V MM，按JESD22-C101超過1000 V CDM
提供封裝：SO8、TSSOP8、VSSOP8、XQFN8、XSON8、XSON8U
