最新資訊概述：MAAL-011078是一款高動態范圍、單級MMIC LNA，具有超低噪聲系數、高增益和出色的線性度。該放大器設計工作頻率范圍為700 MHz至6 GHz，采用無鉛2 mm 8引腳PDFN塑料封裝。這款低噪聲放大器集成有源偏置電路，可以直接連接到3 V或5 V偏置，并將溫度和工藝變化降至最低…
概述：
MAAL-011078是一款高動態范圍、單級MMIC LNA，具有超低噪聲系數、高增益和出色的線性度。該放大器設計工作頻率范圍為700 MHz至6 GHz，采用無鉛2 mm 8引腳PDFN塑料封裝。
這款低噪聲放大器集成有源偏置電路，可以直接連接到3 V或5 V偏置，并將溫度和工藝變化降至最低。偏置電流由外部電阻設置，因此用戶可以根據應用定制功耗。VBIAS可以用作使能引腳，在工作期間上電和關斷器件。
在50 Ω環境和3 V電壓下，MAAL-011078在2.6 GHz時提供0.5 dB噪聲系數、22 dB增益和33 dBm以上的輸出三階交調截點(OIP3)。它非常適合5G和4G蜂窩基礎設施和Wi-Fi應用。
MAAL-011078-001SMB—功能
低噪聲系數:
1.9 GHz時為0.35 dB
2.6 GHz時為0.50 dB
高增益:
2.6 GHz時為22 dB
6.0 GHz時為15 dB
高線性度:33 dBm OIP3
單電壓偏置:3 - 5 V
集成有源偏置電路
電流可調，30 - 80毫安
無鉛2 mm 8-LD PDFN封裝
無鹵素綠色模塑料
符合RoHS*標準，兼容260°C回流
MAAL-011078-001SMB（規格）
頻率：700MHz ~ 6GHz
P1dB：17.5dBm
增益：25dB
噪聲系數：0.35dB
射頻類型：通用
電壓 - 供電：3V ~ 5V
電流 - 供電：50mA
測試頻率：1.9GHz
安裝類型：表面貼裝型
供應商器件封裝：8-PDFN（2x2）

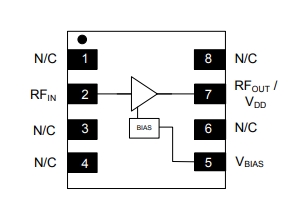

功能框圖
