ADS5463IPFPR是一款具有 LVDS 兼容輸出的12位、500 MSPS模數轉換器（ADC），主要用于需要高速度和高精度的應用場景。
說明

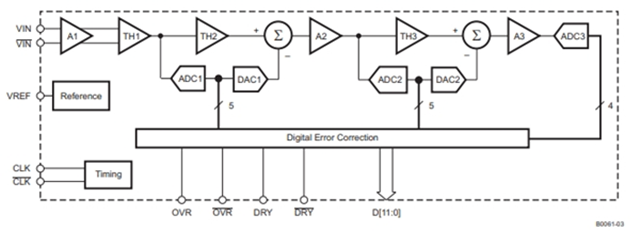

ADS5463IPFPR是一款 12 位、500MSPS 模數轉換器（ADC），采用 5V 和 3.3V 電源供電，同時提供兼容 LVDS 的數字輸出。該 ADC 是 12 位ADC 系列之一，工作頻率范圍為 500 MSPS。ADS5463IPFPR輸入緩沖器隔離了板載跟蹤保持（T&H）的內部切換，使其免受信號源的干擾，同時提供高阻抗輸入。
ADS5463IPFPR采用 TQFP-80 PowerPAD? 封裝。該產品基于德州儀器（TI）互補雙極工藝（BiCom3）構建，額定溫度范圍為整個工業溫度范圍（-40°C 至 85°C）。
ADS5463IPFPR具有以下特性：
12 位分辨率
片上模擬緩沖器
分辨率：500 MSPS
2.3GHz 輸入帶寬
LVDS 兼容輸出
極低延遲：3.5 個時鐘周期
高模擬輸入擺幅無損傷，> 10 Vpp 差分交流信號
總功耗： 2.2 W
80 引腳 TQFP PowerPAD 封裝（14mm × 14mm 基底面）
工業溫度范圍：-40°C 至 85°C
引腳相似/兼容 12 位、13 位和 14 位系列：ADS5440/ADS5444/ADS5474
典型應用
ADS5463IPFPR適用于需要高速度和高精度的應用場景，如：測試和測量儀器
軟件定義無線電
數據采集
功率放大器線性化
通信儀器儀表
雷達
性能參數
產品：ADS5463IPFPR
分辨率：12 bit
通道數量：1 Channel
接口類型：Parallel
采樣比：500 MS/s
輸入類型：Differential
結構：Pipeline
模擬電源電壓：4.75 V to 5.25 V
數字電源電壓：3 V to 3.6 V
SNR – 信噪比：65.4 dB
工作溫度范圍：-40°C ~ 8 °C
封裝 / 箱體：HTQFP-80
