器件描述
AMC1306M05DWVR是一款Δ-Σ調制器，通過電容式雙隔離柵隔離輸出和輸入電路。該隔離柵的磁場抗擾度較高。該隔離柵經認證可提供高達8000VPEAK的增強型隔離，符合DIN V VDE V 0884-10和UL1577標準。當與隔離電源配合使用時，該隔離調制器可隔離在不同共模電壓水平下工作的系統部件。該器件還可保護低壓部件免受損壞。AMC1306的輸入經優化，適于直接連接分流電阻或其他低壓電平信號源。該±50mV器件獨有的低輸入電壓范圍允許通過分流器實現功耗的大幅降低。該器件還具有出色的交流和直流性能。
應用
? 基于分流電阻的電流感測和隔離電壓測量，用于下列應用：
– 工業電機驅動
– 光電逆變器
– 不間斷電源

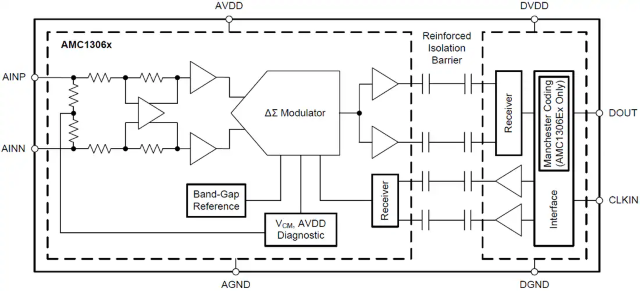

功能框圖
深圳市明佳達電子有限公司【分銷TI】出售原裝 AMC1306M05DWVR AMC1306 具有高 CMTI 的小型、高精度、增強型 隔離式Δ-Σ調制器
產品種類: 數據采集ADC/DAC – 專業
系列: AMC1306M05
安裝風格: SMD/SMT
封裝 / 箱體: SOIC-8
產品: Converters
類型: Isolated Sigma-Delta Modulator
分辨率: 16 bit
通道數量: 1 Channel
電源電壓-最小: 3.3 V
電源電壓-最大: 5 V
最小工作溫度: - 40 C
最大工作溫度: + 125 C
結構: Sigma-Delta
開發套件: AMC1306EVM
數字電源電壓: 2.7 V to 5.5 V
DNL - 微分非線性: 0.99 LSB
增益誤差: 0.2 %
INL - 積分非線性: 4 LSB
最大時鐘頻率: 20 MHz
濕度敏感性: Yes
轉換器數量: 1 Converter
輸出類型: CMOS
功耗: 42.4 mW
產品類型: Data Acquisition ADCs/DACs - Specialized
采樣比: 21 MS/s
SFDR - 無雜散動態范圍: 83 dB
關閉: No Shutdown
SINAD - 信噪和失真率: 81.9 dB
SNR – 信噪比: 82.5 dB
工廠包裝數量: 1000
子類別: Data Converter ICs
單位重量: 540 mg
