F2800157EPHPQ1微控制器是（TI）C2000?系列中的汽車級實時微控制器，面向高效電力電子控制及功能安全應用設計。主要特性1、高性能處理能力?：F2800157EPHPQ1采用32位鎖步雙C28x CPU，支持120 MHz的信號處理性能，適用于需要高處理速度的應用場景?。2、功能安全?：F28…
F2800157EPHPQ1微控制器是（TI）C2000?系列中的汽車級實時微控制器，面向高效電力電子控制及功能安全應用設計。
主要特性
1、高性能處理能力?：F2800157EPHPQ1采用32位鎖步雙C28x CPU，支持120 MHz的信號處理性能，適用于需要高處理速度的應用場景?。
2、功能安全?：F2800157EPHPQ1能夠作為ASIL B級功能安全器件，適用于對安全性要求較高的應用?。
3、內存容量?：F2800157EPHPQ1具有256 KB的閃存和18 KB的片上SRAM，提供足夠的存儲空間?。
4、通信接口?：F2800157EPHPQ1支持多種通信端口，包括PMBUS、SPI、SCI、LIN、I2C、CAN和CAN FD，支持多種通信需求?。
5、其他特性?：F2800157EPHPQ1包括三角函數加速器（TMU）和VCRC（循環冗余校驗）擴展指令集，進一步增強了CPU的性能，加快了關鍵算法的速度?。此外，高性能模擬塊集成在微控制器上，提供出色的實時信號鏈性能?。
描述
F2800157EPHPQ1是經過成本優化的 C2000 實時微控制器系列的可擴展、超低延遲器件，旨在提高電力電子產品的效率。
這些應用包括：
HVAC 壓縮機模塊
前燈
直流/直流轉換器
逆變器和電機控制
車載充電器 (OBC) 和無線充電器
泵
工業電機驅動
電機控制
數字電源
感應和信號調理

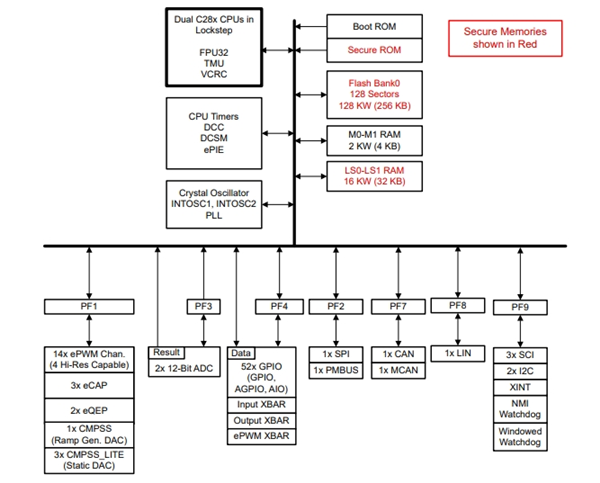

F2800157EPHPQ1采用 32 位鎖步雙 C28x CPU，使得該器件無需過多的軟件開銷即可成為 ASIL B 級功能安全器件。實時控制子系統基于 TI 的 32 位 C28x DSP 內核，可針對從片上閃存或 SRAM 運行的浮點或定點代碼提供 120MHz 的信號處理性能。三角函數加速器 (TMU) 和 VCRC（循環冗余校驗）擴展指令集進一步增強了 C28x CPU 的性能，從而加快了實時控制系統關鍵常用算法的速度。
F2800157EPHPQ1支持高達 256KB (128KW) 的閃存。高達 18KB 的片上 SRAM 也可用于補充閃存。
高性能模擬模塊集成在 F2800157EPHPQ1 實時微控制器 (MCU) 上，并與處理單元和 PWM 單元緊密耦合，以提供更好的實時信號鏈性能。14 個 PWM 通道可控制從三相逆變器到功率因數校正的各種功率級，以及其他先進的多級電源拓撲。
此外，F2800157EPHPQ1還具有以下主要規格：
核心：C28x
程序存儲器大?。?56 kB
數據 RAM 大?。?6 kB
數據總線寬度：32 bit
ADC分辨率：12 bit
最大時鐘頻率：120 MHz
輸入/輸出端數量：27 I/O
電源電壓-最小：1.14 V
電源電壓-最大：1.32 V
最小工作溫度：- 40 C
最大工作溫度：+ 150 C

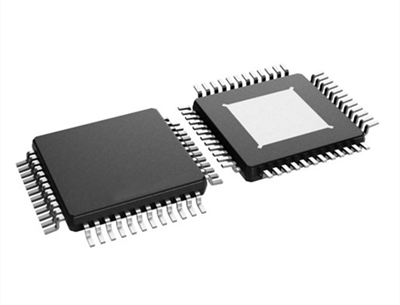

封裝 / 箱體：HTQFP-48
DAC分辨率：12 bit
數據 Ram 類型：SRAM
接口類型：CAN, I2C, SCI, SPI, UART
濕度敏感性：Yes
ADC通道數量：18 Channel
計時器/計數器數量：3 Timer
工作電源電壓：1.2 V
產品類型：32-bit Microcontrollers - MCU
程序存儲器類型：Flash
如需了解更多【F2800157EPHPQ1】汽車微控制器的產品詳情，歡迎通過訪問明佳達電子網站 m.diplomadcc.com 查詢。
