ADC3224IRGZ：雙通道、12 位、125MSPS 模數轉換器 (ADC)
該器件具有以下主要特性：
雙通道
12 位分辨率
單電源：1.8V
串行 LVDS 接口 (SLVDS)
支持 1 分頻、2 分頻和 4 分頻的靈活輸入時鐘緩沖器
fIN = 70MHz 時，SNR = 70.2dBFS， SFDR = 87dBc
超低功耗：125MSPS 時為每通道 116mW
通道隔離：105dB
內部抖動和斬波
支持多芯片同步
與 14 位版本之間具有引腳到引腳兼容性
封裝：VQFN-48 (7mm × 7mm)
產品介紹

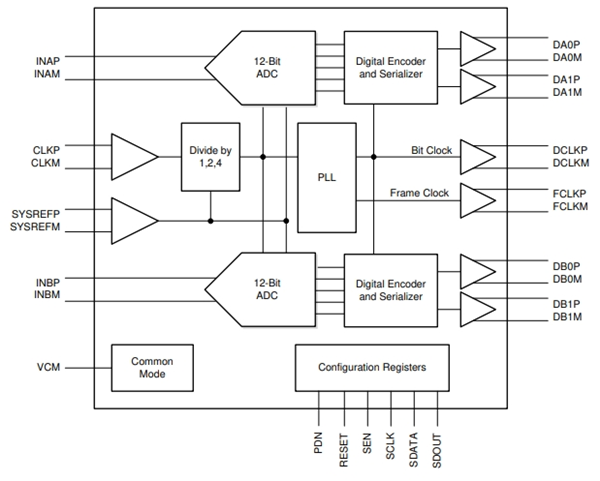

ADC3224IRGZ器件是一款高線性度、超低功耗、雙通道、12 位、125MSPS 模數轉換器 (ADC) 。此器件專門設計用于支持具有寬動態范圍需求且要求苛刻的高輸入頻率信號。當 SYSREF 輸入實現整個系統同步時，時鐘輸入分頻器將給予系統時鐘架構設計更高的靈活性。
ADC3224IRGZ支持串行低壓差分信號 (LVDS)，從而減少接口線路的數量，實現高系統集成度。串行 LVDS 接口為雙線制，每種 ADC 數據采用串行形式并通過兩個 LVDS 對輸出。此外，還提供單線制串行 LVDS 接口。內部鎖相環 (PLL) 會將傳入的 ADC 采樣時鐘加倍，以獲得串行輸出各通道的 12 位輸出數據時所使用的位時鐘。除了串行數據流之外，數據幀和位時鐘也作為 LVDS 輸出進行傳送。
應用領域
ADC3224IRGZ適用于各種需要高精度、高速數據采集的應用，包括：
多載波多模式蜂窩基站
雷達和智能天線陣列
軍需品指導
電機控制反饋
網絡和矢量分析器
通信測試設備
無損檢測
微波接收器
軟件定義的無線電 (SDR)
正交和多樣性無線電接收器
手持式無線電和儀表
基本參數
ADC3224IRGZ模數轉換器的主要參數包括：
分辨率：12 bit
通道數量：2 Channel
接口類型：Serial LVDS
采樣比：125 MS/s
輸入類型：Differential/Single-Ended
結構：Pipeline
模擬電源電壓：1.8 V
數字電源電壓：1.8 V
SNR – 信噪比：70.2 dB
最小工作溫度：- 40 C
最大工作溫度：+ 85 C
封裝 / 箱體：VQFN-48
如需獲取【ADC3224IRGZ模數轉換器】的產品報價信息，歡迎訪問m.diplomadcc.com在線聯系明佳達電子。
