MAX40109IAWE器件集成模擬前端（AFE）、24位Σ-Δ ADC、校準存儲器及數字信號處理器（DSP）?，支持電阻橋式傳感器（如壓力、應變、力傳感器）的精密信號處理與輸出?。概述MAX40109IAWE是一款低功耗、高精度傳感器接口SoC（系統級芯片），專為工業級傳感器信號調理設計?！?/p>
MAX40109IAWE器件集成模擬前端（AFE）、24位Σ-Δ ADC、校準存儲器及數字信號處理器（DSP）?，支持電阻橋式傳感器（如壓力、應變、力傳感器）的精密信號處理與輸出?。
概述

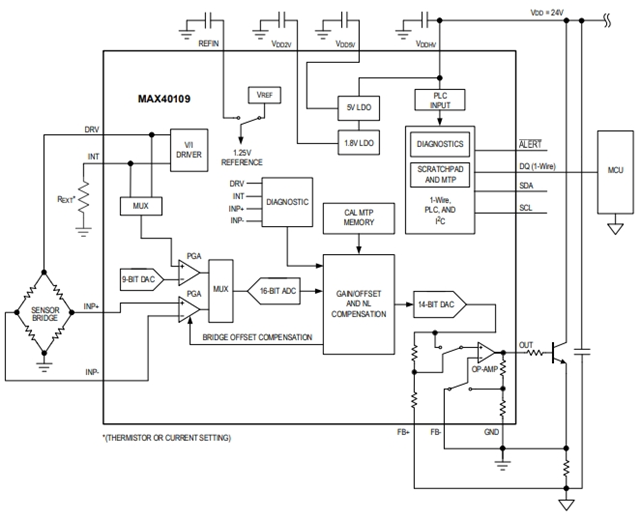

MAX40109IAWE是一款低功耗、高精度傳感器接口SoC（系統級芯片），專為工業級傳感器信號調理設計。該器件集成模擬前端（AFE）、24位Σ-Δ ADC、校準存儲器及數字信號處理器（DSP）?，支持電阻橋式傳感器（如壓力、應變、力傳感器）的精密信號處理與輸出?。其3V至36V寬壓輸入范圍?和 ?-40°C至+125°C工業級溫度特性?，使MAX40109IAWE適用于嚴苛環境下的傳感器系統?。
技術參數（MAX40109IAWE）
類型：Precision Signal Conditioning
分辨率：12 bit
通道數量：1 Channel
接口類型：I2C
電源電壓-最大：36 V
電源電壓-最?。? V
最小工作溫度：- 40 C
最大工作溫度：+ 125 C
安裝風格：SMD/SMT
封裝 / 箱體：WLP-16
模擬電源電壓：5.05 V to 5.5 V
數字電源電壓：3 V to 36 V
增益誤差：0.45 %
輸入電壓：3 V to 36 V
轉換器數量：3 Converter
Pd-功率耗散：1.6667 W
產品類型：Analog Front End - AFE
參考電壓：1.25 V
MAX40109IAWE主要特性包括：
高精度模擬前端?：MAX40109IAWE適用于應變計、壓力、力和溫度傳感器應用。
?模數轉換器?：MAX40109IAWE支持模擬電壓輸出和4mA至20mA電流環路。
?校準存儲器?：MAX40109IAWE采用三階多項式校準，用于溫度和非線性補償。
?數字接口?：MAX40109IAWE支持1-Wire、I2C和電力線通信（PLC）接口，可用于編程校準存儲器、前端可編程增益放大器（PGA）的增益和驅動傳感器電橋的內部電流源。
?低功耗設計?：典型電源電流為2mA，工作電壓范圍為3V至36V，工作溫度范圍為-40°C至+125°C。
?封裝形式?：MAX40109IAWE采用16-WLP封裝。
應用場景
MAX40109IAWE廣泛應用于各種傳感器應用，包括：
壓力傳感器?：適用于各種壓力傳感器應用，如液壓系統壓力監測、齒輪箱潤滑油壓力監測等。
應變計和力傳感器?：用于測量應變和力的大小。
溫度傳感器?：可通過電阻橋或外部熱敏電阻測量溫度。
惠斯通電橋?：用于各種電橋電路的測量和應用。
