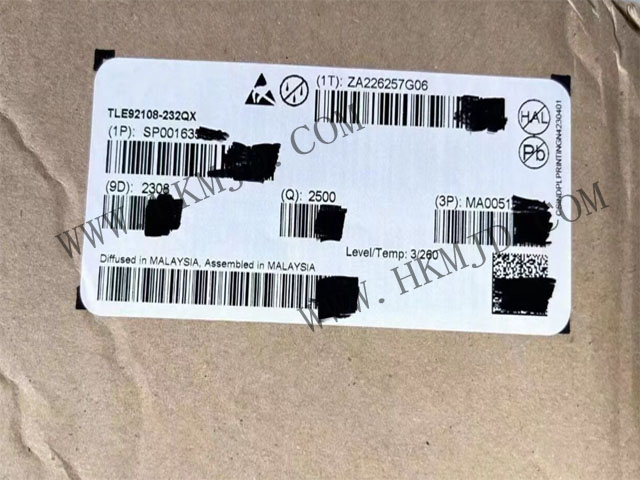

深圳市明佳達電子有限公司進口原裝供應英飛凌電機控制IC TLE92108-232QX 多路 MOSFET 驅動器非常適合用于涉及汽車直流電機和電磁閥控制的應用，如電動座椅模塊、電動閉合系統等。
器件概述
TLE92108-232QX 是一款多 MOSFET 驅動器 IC，專用于控制多達十六個 n 溝道 MOSFET。它包括八個半橋，用于直流電機控制應用，如汽車電動座椅控制或其他應用。
24 位串行外設接口 (SPI) 用于配置 TLE92108-232QX 和控制半橋。它還允許讀出狀態寄存器以進行診斷。
TLE92108-232QX提供多種診斷功能，如監測電源電壓、電荷泵電壓、溫度警告和過溫關斷。每個柵極驅動器都能獨立監控其外部 MOSFET 漏源電壓的故障情況。
TLE92108-232QX 多 MOSFET 驅動器采用帶裸露焊盤的 VQFN-48封裝，支持光引線端頭檢測，同時提供最佳熱性能并最大限度地減少所需的 PCB 空間。
特點
?用于外部N溝道MOSFET的八個半橋柵極驅動器
?反向電池保護MOSFET的控制
?自適應MOSFET柵極控制
–改進了電磁發射
–降低PWM模式下的開關損耗
?24位串行外圍接口
?兩個具有可配置增益的電流感應放大器
–能夠進行保護和診斷的高端和低端
?用于短路檢測的排放源監測
?超溫警告和停機
?超時看門狗
?通過SPI進行詳細的斷開狀態診斷（負載開路、對蓄電池短路或?qū)ND短路）
?三個PWM輸入
–具有高側和低側PWM功能
–主動自由滑行
–最高25 kHz PWM頻率
?睡眠模式下的低電流消耗
?可配置的低側1-4制動器，在睡眠模式和正常模式下具有短路檢測
?睡眠模式下可配置VS過電壓檢測
?支持光學引線尖端檢查的無引線電源包
?綠色產品（符合RoHS）
?AEC合格
潛在應用
?座椅控制和擴展功能（轉向柱調節、油門踏板調節）
?電動升降門
?中央門鎖
?車身控制模塊（行李廂蓋、洗滌液泵、車窗升降裝置、后雨刮器…）
