介紹

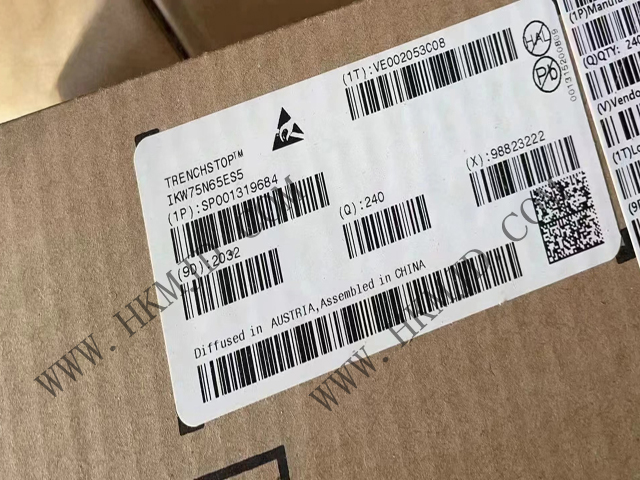

IKW75N65ES5 器件是采用 TO247 封裝的 650 V 硬開關 TRENCHSTOP? 5 S5 IGBT，適合開關頻率在 10 kHz 到 40 kHz 之間的應用，可實現高效率和更快的產品上市周期，降低電路設計復雜性并優化 PCB 物料清單成本。
特征描述
在 25°C 下， VCEsat 低至 1.35 V，比 TRENCHSTOP? 5 H5 低 20%
Ic 脈沖電流的 4 倍 (100°C Tc)
軟電流下降特性，無尾電流
對稱的，電壓過沖
柵極電壓受到控制（無振動）。沒有不必要的設備導通風險，也不需要柵極箝位。
最高結溫 Tvj = 175°C
質量符合 JEDEC 標準
優勢
不需要 VCEpeak 箝位電路
不需要柵極箝位元件
出色的 EMI 行為
非常適合并聯
規格
型號：IKW75N65ES5
IGBT 類型：溝道
電壓 - 集射極擊穿（最大值）：650 V
電流 - 集電極 (Ic)（最大值）：80 A
電流 - 集電極脈沖 (Icm)：300 A
不同 Vge、Ic 時 Vce(on)（最大值）：1.75V @ 15V，75A
功率 - 最大值：395 W
開關能量：2.4mJ（導通），950μJ（關斷）
輸入類型：標準
柵極電荷：164 nC
25°C 時 Td（開/關）值：40ns/144ns
測試條件：400V，75A，18 歐姆，15V
反向恢復時間 (trr)：85 ns
工作溫度：-40°C ~ 175°C（TJ）
安裝類型：通孔
封裝/外殼：TO-247-3
供應商器件封裝：PG-TO247-3
應用領域
48V 配電
儲能系統-英飛凌(Infineon)官網
單相組串式逆變器解決方案
電動汽車快速充電
