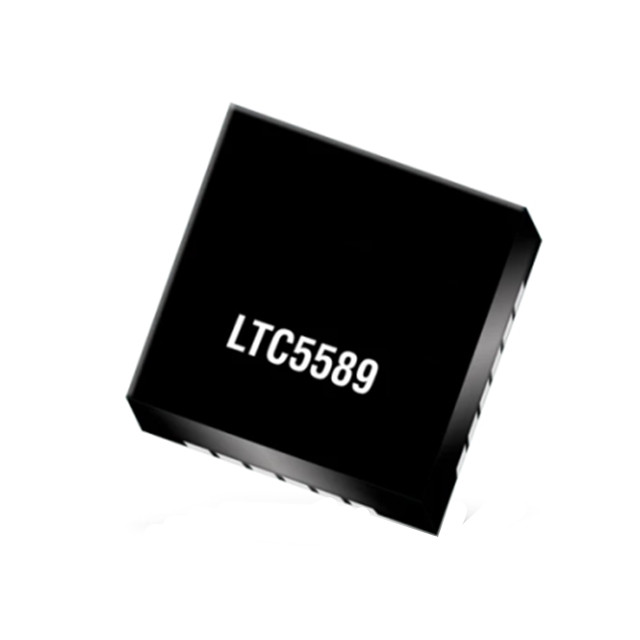

LTC5589IUF是一款專為低功率無線應用而設計的直接轉換 I/Q 調制器，其可在一個 RF 載波上實現差分基帶 I 和 Q 信號的直接調制。通過給 I 和 Q 輸入端施加 90° 相移信號可以實現單邊帶調制或邊帶抑制上變頻?？砂?I/Q 基帶輸入端口 AC 或 DC 耦合至一個具有大約 1.4V 共模電壓電平的電源。

應用

無線傳聲器

電池供電型無線電裝置

矢量調制器

2.45GHz 至 5.8GHz 發送器

軟件定義無線電 (SDR)

軍用無線電

技術規格

頻率范圍：700MHz 至 6GHz

低功率：2.7V 至 3.6V 電源；29.5mA

低的 LO 載波泄漏：在 1.8GHz 時為 –43dBm

邊帶抑制：在 1.8GHz 時為 –50dBc

輸出 IP3：在 1.8GHz 時為 19dBm

低RF 輸出噪聲層：-157dBm/Hz (在 30MHz 偏移、PRF = 1.8dBm、fRF = 2.17GHz)

正弦波或方波 LO 驅動

SPI 控制：

可調增益： 19dB (1dB 步進)

產生的電源電流：9mA 至 39mA

I/Q 偏移調節：–64dBm LO 載波泄漏

I/Q 增益 / 相位調節：–1dBc 邊帶抑制

24 引腳 4mm x 4mm 塑料 QFN 封裝
