ADM3054WBRWZ是一款5 kV rms信號隔離控制器局域網（CAN）物理層收發器，符合ISO 11898標準。

該器件采用ADI公司的 iCoupler?技術，將三通道隔離器和CAN收發器集成于單封裝中。器件邏輯端采用 VDD1 上的3.3 V或5 V單電源供電，總線端則采用 VDD2 上的5 V單電源供電。總線端(VDD2)失電狀況可以通過集成的VDD2SENSE 信號檢測。

ADM3054WBRWZ在CAN協議控制器與物理層總線之間創建一個隔離接口，它能以最高1Mbps的數據速率工作。

該器件的總線引腳（CANH和CANL）集成有保護功能，防止短接到24 V系統中的電源或地。

該器件具有限流和熱關斷特性，可防止發生輸出短路以及總線短接至地或電源引腳的情況。額定溫度范圍為工業溫度范圍，提供16引腳、寬體SOIC封裝。

產品特性

5 kV rms信號隔離式CAN收發器

工作電壓(VDD1)：5 V或3.3 V

工作電壓(VDD2)：5 V

VDD2SENSE 用于檢測 VDD2是否失電

符合ISO 11898標準

數據速率可高達1 Mbps

CANH和CANL集成有短路保護功能，防止短接到24 V系統中的電源或地

無電節點不干擾總線

總線支持110個或更多節點

熱關斷保護

高共模瞬變抗擾度： >25 kV/μs

安全和法規認證

UL認證

1分鐘5000 V rms，符合UL 1577

符合VDE標準證書

DIN V VDE V 0884-10 (VDE V 0884-10)：2006-12

VIORM = 846 V峰值

工業溫度范圍：?40°C至+125°C

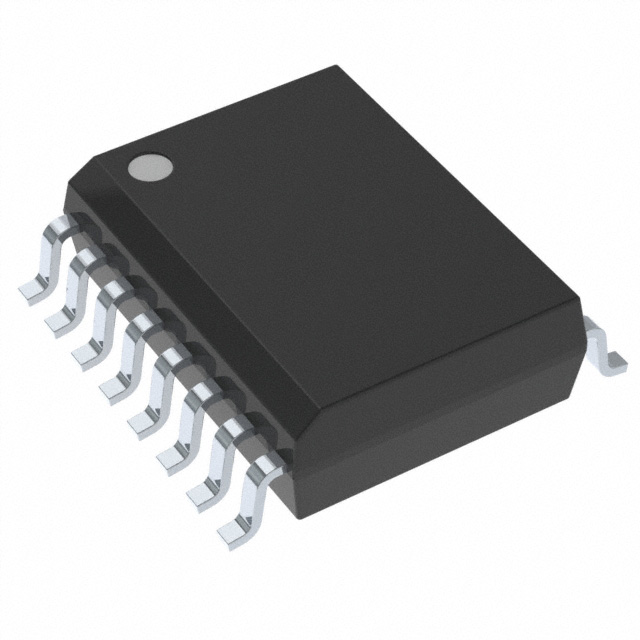

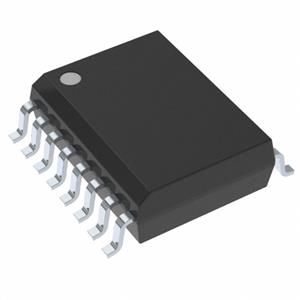

16引腳寬體SOIC封裝

通過汽車應用認證

應用

CAN數據總線

工業現場網絡
